Den ultimate guiden til visuell inspeksjon: Metoder, verktøy og beste praksis

I denne omfattende guiden utforsker vi metodene, verktøyene og beste praksis som gjør visuell inspeksjon til en viktig del av kvalitetssikringsprogrammene i produksjons-, luftfarts-, bil-, olje- og gass- og andre kritiske bransjer. Enten du ønsker å forbedre eksisterende inspeksjonsprotokoller eller implementere nye visuelle inspeksjonssystemer, gir denne veiledningen deg den innsikten du trenger for å sikre jevn kvalitet og fremragende drift.

Hva er visuell inspeksjon, og hvorfor er det så viktig?

Visuell inspeksjon er en metode for ikke-destruktiv testing (NDT) som innebærer direkte observasjon av en komponent for å oppdage diskontinuiteter i overflaten, defekter eller avvik fra spesifikasjonene. Det er den enkleste og mest grunnleggende formen for kvalitetskontroll, og den fungerer ofte som et innledende trinn før man tar i bruk mer komplekse testmetoder.

De primære målene med visuell inspeksjon i industrien er blant annet

• Deteksjon av overflatedefekter som sprekker, korrosjon og porøsitet
• Verifisering av dimensjonsnøyaktighet og innretting
• Evaluering av sveisekvalitet og -integritet
• Identifisere monteringsfeil eller manglende komponenter
• Støtter andre NDT-metoder ved å peke ut områder som krever ytterligere undersøkelser

Viktige metoder for visuell inspeksjon

Visuelle inspeksjonsteknikker kan kategoriseres ut fra hvordan inspektørene ser på og samhandler med testobjektet. Hver metode har spesifikke bruksområder, fordeler og begrensninger som kvalitetsansvarlige bør forstå når de utvikler inspeksjonsprotokoller.

Direkte visuell testing (DVT)

Direkte visuell testing innebærer at inspektøren fysisk undersøker objektet med det blotte øye eller enkle forstørrelsesverktøy. Denne metoden krever direkte siktlinje til inspeksjonsområdet og egnede lysforhold.

DVT brukes vanligvis når testflaten er lett tilgjengelig og synlig uten komplisert utstyr. For eksempel inspeksjon av sveiser på en flat overflate der inspektøren kan se området direkte, med eller uten forstørrelsesglass.

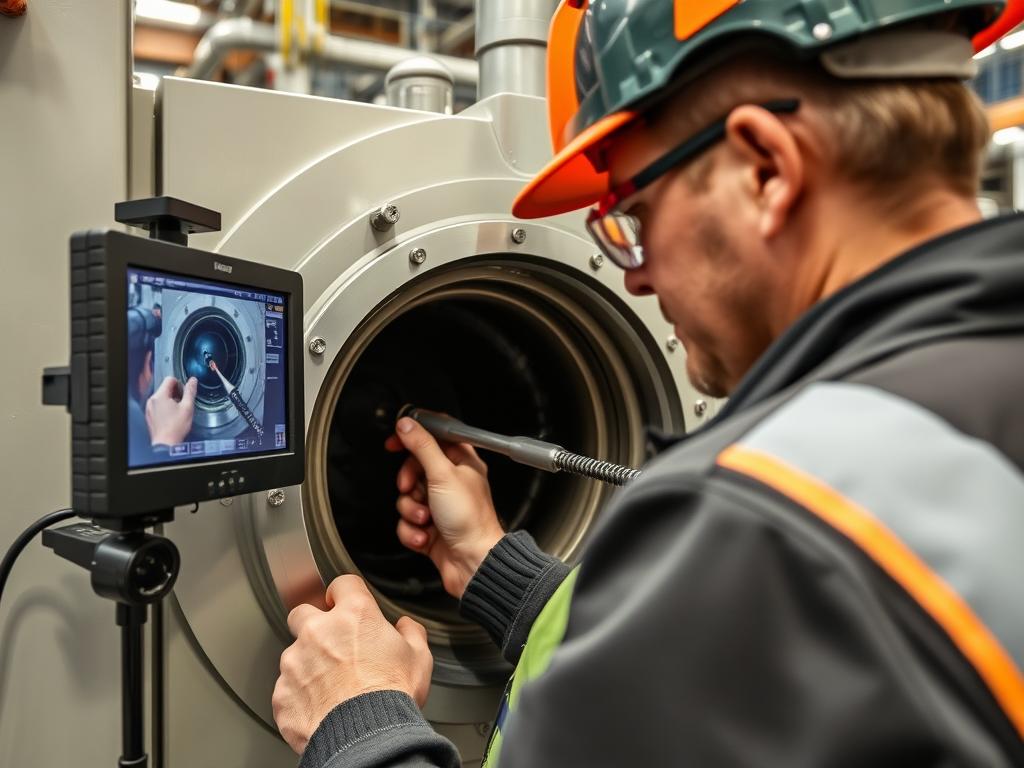

Visuell fjerninspeksjon (RVI)

Ved visuell fjerninspeksjon brukes spesialiserte optiske instrumenter til å undersøke områder som det er vanskelig eller farlig å få direkte tilgang til. Denne metoden er avgjørende for trange rom, farlige miljøer eller interne komponenter som ikke kan observeres direkte.

RVI brukes vanligvis ved inspeksjon av innvendige overflater i rør, trykkbeholdere, turbiner eller andre trange rom. For eksempel kan man bruke et boreskop til å inspisere det indre av en flymotor uten å demontere den.

Manuell vs. automatisert visuell inspeksjon

I tillegg til skillet mellom direkte og ekstern inspeksjon kan visuell inspeksjon utføres manuelt av opplærte inspektører eller ved hjelp av automatiserte systemer som bruker avansert bildeteknologi:

Moderne automatiserte visuelle inspeksjonssystemer kombinerer flere kameraer, spesialisert belysning og AI-drevet defektgjenkjenning

Viktige verktøy og teknologier for visuell inspeksjon

Hvor effektiv visuell inspeksjon er, avhenger i stor grad av hvilke verktøy og teknologier som brukes. Kvalitetseksperter har tilgang til et bredt spekter av utstyr, fra enkle luper til avanserte bildesystemer, som er utviklet for ulike inspeksjonsscenarier.

Grunnleggende inspeksjonsverktøy

• Forstørrelsesglass og luper
• Inspeksjonsspeil
• Måleutstyr (skyvelære, mikrometer)
• Overflatekomparatorer
• Spesialisert belysning (lommelykter, UV-lys)

Optiske instrumenter

• Boreskoper og fiberskoper
• Videosonder og kameraer
• Mikroskoper (digitale og optiske)
• Endoskoper for trange rom
• Artikulerende videosonder

Avanserte teknologier

• Dronebaserte inspeksjonssystemer
• 3D-bildebehandling og fotogrammetri
• Varmebildekameraer
• AI-drevet defektgjenkjenning
• Inspeksjonshjelpemidler med utvidet virkelighet

Sammenligning av visuelle inspeksjonsverktøy etter bruksområde

Miljøkontroll

Inspeksjonsmiljøet har stor innvirkning på effektiviteten av visuell inspeksjon. Korrekte kontroller inkluderer:

• Belysning: Oppretthold et minimum på 500 lux for generelle inspeksjonsoppgaver og 1000+ lux for presisjonsarbeid. Bruk diffust lys for å minimere blending og skygger.
• Betraktningsvinkel: Plasser inspektørene innenfor 600 mm (24 tommer) fra inspeksjonsflaten med en synsvinkel på minst 30° for å optimalisere sikten.
• Ergonomi: Utform inspeksjonsstasjoner slik at de minimerer tretthet ved hjelp av justerbare sitteplasser, riktig arbeidshøyde og verktøy som reduserer fysisk belastning.
• Bakgrunn: Bruk kontrasterende bakgrunner for å gjøre defekter mer synlige – lyse bakgrunner til mørke objekter og omvendt.
• Renhet: Sørg for at både inspeksjonsområdet og gjenstandene som skal inspiseres, er rene og fri for forurensninger som kan skjule defekter.

Opplæring og sertifisering av inspektører

Det menneskelige elementet er fortsatt avgjørende i visuell inspeksjon, selv med avansert teknologi. Effektive opplæringsprogrammer bør inneholde:

• Formell sertifisering: Bransjeanerkjente sertifiseringer som Certified Welding Inspector (CWI) eller ASNT Visual Testing Level II gir standardisert kunnskap.
• Gjenkjenning av defekter: Opplæring med faktiske defektprøver og referansestandarder for å utvikle ferdigheter i mønstergjenkjenning.
• Synstesting: Regelmessig testing av synsskarphet og fargeoppfatning for å sikre at inspektørene effektivt kan oppdage visuelle avvik.
• Kontinuerlig læring: Løpende opplæring for å vedlikeholde ferdigheter og lære nye inspeksjonsteknikker etter hvert som teknologien utvikler seg.
• Kryssopplæring: Kjennskap til flere inspeksjonsmetoder for å forstå hvordan visuell inspeksjon utfyller andre NDT-teknikker.

Effektiv opplæring med referansestandarder er avgjørende for å utvikle inspektørkompetansen

Dokumentasjon og standardisering

Konsekvent dokumentasjon sikrer repeterbarhet og sporbarhet i inspeksjonsprosessen:

• Skriftlige prosedyrer: Utvikle detaljerte inspeksjonsprosedyrer som spesifiserer akseptkriterier, inspeksjonsmetoder og nødvendige verktøy.
• Referansestandarder: Oppretthold kalibrerte referanseprøver som viser akseptable og uakseptable forhold for sammenligning.
• Digital dokumentasjon: Bruk digitale systemer til å registrere inspeksjonsresultater, inkludert bilder av defekter for fremtidig referanse og opplæring.
• Sporbarhet: Implementer systemer for å spore hvilke varer som ble inspisert, av hvem, når og med hvilke resultater.
• Regelmessige revisjoner: Gjennomfør regelmessige gjennomganger av inspeksjonsprosessene for å identifisere forbedringsmuligheter og sikre at standardene overholdes.

Casestudie: Suksess med AI-drevet visuell inspeksjon

Hvordan selskap X reduserte antall feil med 30 % ved hjelp av visuell inspeksjon med kunstig intelligens

Selskap X, en mellomstor produsent av komponenter til bilindustrien, slet med ujevn kvalitet på de presisjonsbearbeidede delene sine. Manuell visuell inspeksjon var tidkrevende og førte til at inspektørene ble slitne, noe som resulterte i kundeklager og kostbare garantikrav.

Utfordringen

• Høyvolumproduksjon (mer enn 50 000 deler daglig) som krever 100 % inspeksjon
• Komplekse krav til overflatefinish som er vanskelig å standardisere
• Inkonsekvente resultater mellom ulike inspektører og skift
• Økende kvalitetskrav fra kundene

Løsningen

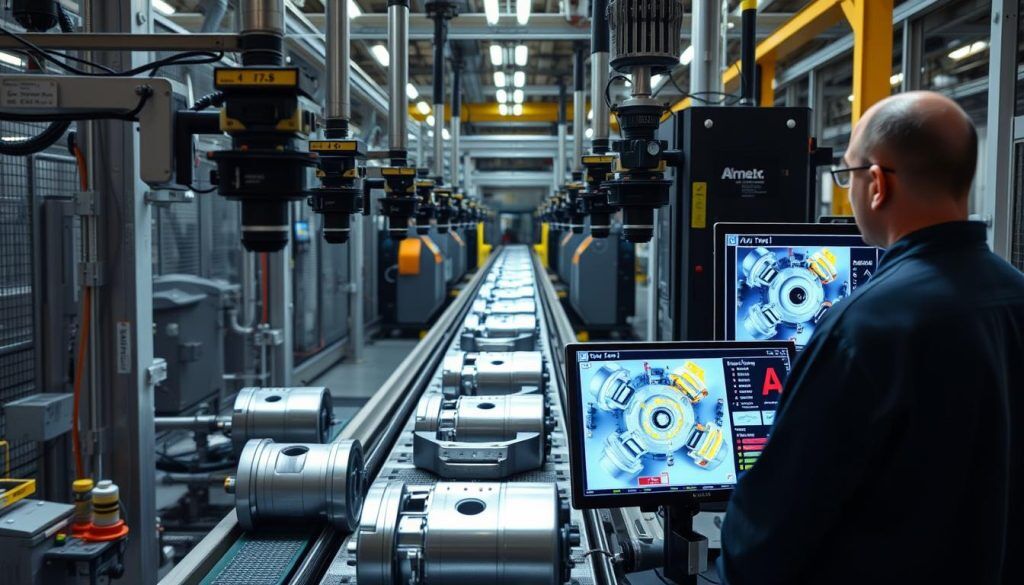

Selskap X implementerte et AI-drevet visuelt inspeksjonssystem som kombinerte høyoppløselige kameraer, spesialbelysning og maskinlæringsalgoritmer som var trent opp på tusenvis av prøvebilder av både akseptable og defekte deler.

AI-systemet ble trent opp til å gjenkjenne 27 ulike defekttyper med 99,7 % nøyaktighet

Resultatene

• 30 % reduksjon i antall kunderapporterte feil innen 3 måneder
• 40 % økning i inspeksjonsgjennomstrømningen
• 22 % reduksjon i kvalitetsrelaterte kostnader
• Omdisponering av inspektører til kvalitetsforbedrende aktiviteter med høyere verdi
• Omfattende innsamling av feildata som muliggjør analyse av rotårsaker

Vanlige utfordringer og løsninger for visuell inspeksjon

Til tross for at visuell inspeksjon er grunnleggende viktig, står den overfor flere utfordringer som kan påvirke effektiviteten. For å opprettholde kvaliteten på inspeksjonene er det avgjørende å forstå disse utfordringene og implementere hensiktsmessige løsninger.

Utfordringer

• Tretthet hos inspektøren: Langvarige inspeksjonsoppgaver fører til redusert oppmerksomhet og feil som overses.
• Subjektiv tolkning: Ulike inspektører kan tolke de samme visuelle dataene ulikt.
• Komplekse geometrier: Kompliserte deler med flere overflater er vanskelige å inspisere grundig.
• Utilgjengelige områder: Interne komponenter eller trange rom kan være vanskelig å se direkte.
• Varierende lysforhold: Endringer i belysningen kan maskere eller feilaktig indikere defekter.
• Inspeksjon av store volumer: Store mengder varer krever mye tid og ressurser.

Løsninger

• Rotasjonsplaner: Innfør regelmessige pauser og jobbrotasjon for å motvirke utmattelse.
• Standardiserte kriterier: Utvikle klare, objektive akseptstandarder med visuelle referanser.
• 3D-avbildning: Bruk fotogrammetri og 3D-skanning for komplekse geometrier.
• Fjernstyrte visuelle verktøy: Bruk boreskoper og videosonder på utilgjengelige områder.
• Kontrollert belysning: Standardiser belysningen med jevn, passende belysning.
• Automatiserte systemer: Implementer kunstig intelligens og datasyn for inspeksjon av store volumer.

Fremtidige trender innen visuell inspeksjon

Fagfeltet visuell inspeksjon fortsetter å utvikle seg raskt, drevet frem av fremskritt innen bildeteknologi, kunstig intelligens og tilkoblingsmuligheter. Ved å forstå disse nye trendene kan kvalitetssikrere forberede seg på fremtidens inspeksjonsarbeid.

Utvidet virkelighet forandrer visuell inspeksjon ved å legge referansedata og veiledning direkte i inspektørens synsfelt

Nye teknologier

Utsikter for bransjeadopsjon

Implementeringen av avanserte visuelle inspeksjonsteknologier varierer betydelig fra bransje til bransje, der luftfarts- og bilindustrien leder an, mens andre sektorer følger etter i ulik takt:

Konklusjon: Å bygge opp et effektivt program for visuell inspeksjon

Visuell inspeksjon er fortsatt en hjørnestein i kvalitetssikring i alle bransjer, og kombinerer den uerstattelige dømmekraften til utdannede inspektører med stadig mer sofistikert teknologi. Som vi har utforsket i denne håndboken, balanserer effektive visuelle inspeksjonsprogrammer tradisjonelle metoder med ny teknologi for å oppnå optimale resultater.

De viktigste elementene i et vellykket visuelt inspeksjonsprogram er blant annet

• Veldefinerte inspeksjonskriterier og -prosedyrer
• Korrekt opplært og sertifisert inspeksjonspersonell
• Egnede verktøy og teknologier for spesifikke inspeksjonsbehov
• Kontrollerte miljøforhold som optimaliserer sikten
• Omfattende dokumentasjons- og sporbarhetssystemer
• Kontinuerlig forbedring gjennom dataanalyse og prosessforbedring

Ved å ta i bruk metodene, verktøyene og beste praksis som er beskrevet i denne veiledningen, kan kvalitetssikringsansvarlige utvikle robuste visuelle inspeksjonsprogrammer som oppdager feil tidlig, reduserer kvalitetskostnadene og til syvende og sist leverer førsteklasses produkter til kundene.

Kontinuerlig forbedring gjennom dataanalyse er avgjørende for å utvikle visuelle inspeksjonsprogrammer
